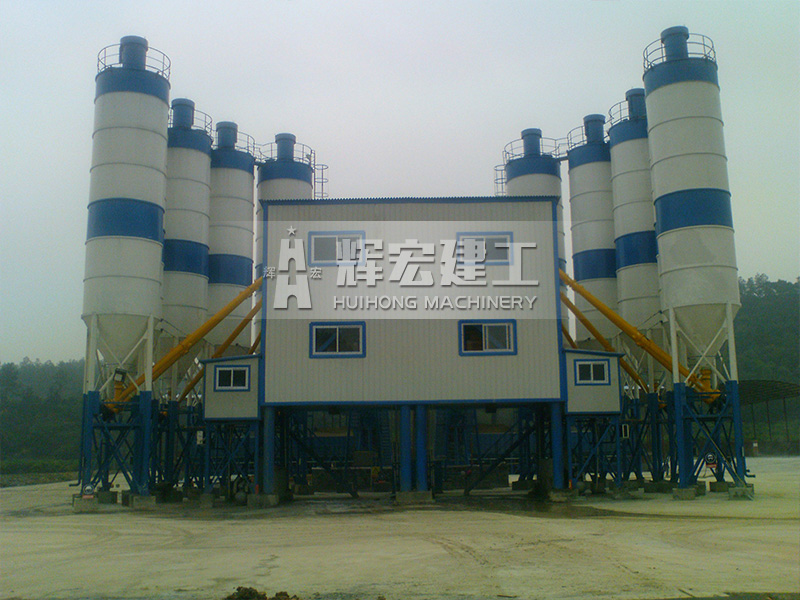

雙HZS180混凝土攪拌站

輝宏機械是生產攪拌設備的大型企業，具有多年研發、制造、銷售和安裝施工經驗，是中原地區少有通過建筑機械質量監督檢驗中心檢驗合格的攪拌設備。可為用戶定制各型號成套設備，并免費規劃場地布局方案、員工培訓與技術支持。歡迎電話咨詢:

雙機HZS180混凝土攪拌站，是種有兩臺攪拌主機的攪拌站設備，主機型號為JS3000型強制式攪拌機，配料機型號為PLD4800型。是全自動混凝土攪拌站的建設方式，占用資金少，占地面積小，60秒出料一次，理論生產率為360m3/h。

輝宏的雙機180攪拌站特色之處：

1.雙機180攪拌站是高質、節能、利廢、環保、概念型混凝土攪拌站，為綠色高性能混凝土生產提供強有力的保障。

2.雙機180攪拌站是封閉式綠色環保砂石稱量輸送系統，最大限度地減少噪音污染。

3.負壓式布袋脈沖除塵系統，解決混凝土生產中粉塵飛揚、環境污染等難題，有效節約能源，保護環境；

4.混凝土分離回收設備，采取立體布置形成一套封閉的污水處理和砂、石料回收系統，使?jié){水、廢料全部回收重復使用，達到零排放，最大限度的減少環境污染，真正做到節能降耗，環保舒適地生產。

5.高精度的稱量系統，稱量、控制、信號轉換元件選用世界知名品牌，高精度的傳感器、進口微機控制，各種物料單稱量（或累計稱量），性能穩定，計量準確。

6.雙機180攪拌站具有高可靠性的全自動微機控制系統，先進的工控計算機+PLC+顯示儀表控制模式，下位PLC執行信號采樣和輸出控制，上位工控計算機動態顯示生產流程和生產管理，儀表輔助顯示各秤配料數據。可實現全自動、手動控制，操作簡單、界面友好、可靠性高、擴展靈活。

 一、攪拌裝置

雙機180攪拌站的攪拌主機采用雙臥軸強制式攪拌機，攪拌能力強，攪拌勻質性好，生產效率高，使用性能可靠。對于干硬性、塑性及各種配比的混凝土均能達到良好的攪拌效果。攪拌機上蓋裝有噴水管、檢修門、觀察門及投料裝置。投料裝置包括水泥、粉煤灰、骨料投料口及入水裝置、為了加大水對主軸的沖擊力，在主機上蓋上安裝管道泵，確保主軸不粘料。

雙機180產品圖主機

二、骨料配料及輸送部分

骨料配料及輸送部分由骨料配料機、斜皮帶輸送機組成。其流程為：砂石料場—儲料倉—計量斗—水平皮帶機—傾斜到帶機。

1、骨料配料機

骨料配料機設有四個骨料倉，多可用于四種骨料的級配。骨料倉向稱量斗供料，由微機稱量控制儀控制對物料進行立稱量，可完成稱量設定、去皮、補差，輸出控制信號等功能。

180配料機

2、斜皮帶機

斜皮帶機主要由輸送膠帶、傳動裝置、托滾、清掃裝置、機架及扶梯等組成。計量后的骨料由水平皮帶機送出后，由斜皮帶機送入中間儲存斗。斜皮帶輸送機兩側設有檢修通道，下方設有溜槽防止落料。

三、粉料儲存及輸送系統

粉料儲存及輸送系統由水泥倉、螺旋輸送機組成。其流程為：粉料筒倉—螺旋輸送機—粉料計量斗。

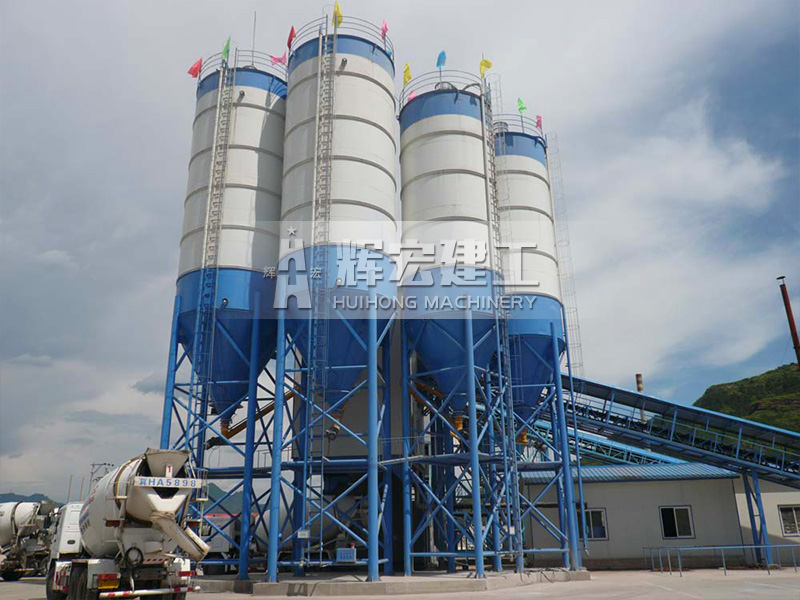

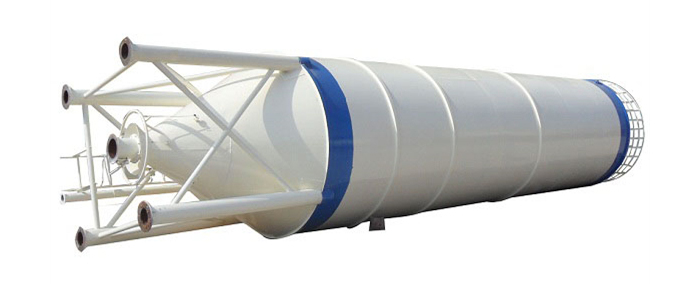

1、水泥倉

水泥倉為鋼結構件，它由支架、筒體、翻板門、倉頂收塵器、破拱裝置、輸料管組成。粉料靠壓力空氣通過輸料管被送入筒倉，倉內產生的壓力氣體通過倉頂收塵器排放出去。各水泥倉中均設有上下料位指示器，可顯示料倉空滿狀態。

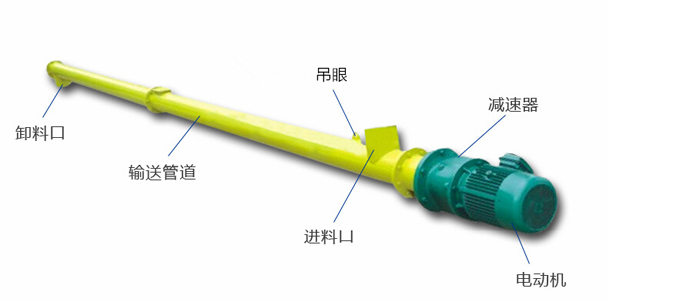

2、螺旋輸送機

螺旋輸送機是將筒倉中的粉料送入到計量斗內計量的裝置，主要由動力傳動裝置、螺旋軸、管體、中間支承座、進出料管等組成，傳輸率高，密封性好，沒有粉塵污染，分節組裝，便于運輸。

四、計量系統

180攪拌站計量系統分為三部分：砂石的稱量方式為立計量，秤的結構有皮帶秤和吊斗秤；水泥和其他粉料稱量方式為單計量，結構上一般為吊斗秤；攪拌用水和外加劑一般用流量計計量或用吊斗秤兩種方式計量。

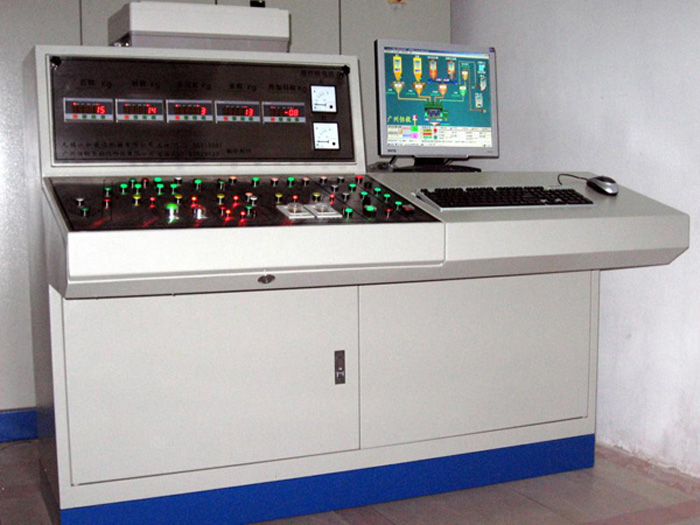

五、控制室

雙機180攪拌站的控制室為立結構，墻壁用輕質保溫板包封，內部安放有電控操作系統，前面為大平面玻璃窗，視野開闊，光線明亮。
